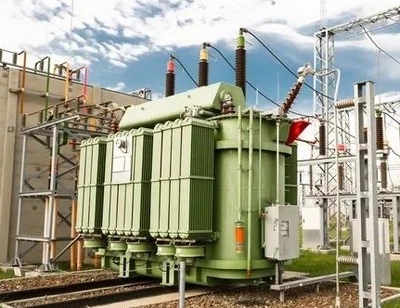

Импеданса кратког спојатрансформаторназива се и напон импедансе. Дефинише се у индустрији трансформатора на следећи начин: Када је секундарни намотај трансформатора кратко спојен (стационарно стање), напон који се примењује када примарни намотај тече кроз називну струју назива се напон импедансе Уз. Обично се изражава као проценат номиналног напона, односно уз=(Уз/У1е)×100%. Када трансформатор ради при пуном оптерећењу, ниво импедансе кратког споја има одређени утицај на ниво излазног напона секундарне стране. Мала импеданса кратког споја значи мањи пад напона; велика импеданса кратког споја значи већи пад напона. Када је импеданса кратког споја нула, трансформатор је еквивалентан пуштању у рад са оптерећењем. Ово је могуће само када је систем посебно мали и импеданса кратког споја релативно велика. За уобичајене дистрибутивне трансформаторе, прикладније је да импеданса кратког споја буде унутар опсега номиналног односа трансформације напона од 5%-10%.
Ако је импеданса кратког споја трансформатора изабрана да буде мала, када је систем кратко спојен, струја кратког споја ће бити велика, а заштитни уређај може радити јер премашује своју номиналну вредност подешавања, прекидајући трансформатор , што отежава обнављање напајања дистрибутивном мрежом. Због тога је веома важно одабрати одговарајућу импедансу кратког споја трансформатора како би могао не само да смањи струју кратког споја већ и да задовољи захтеве корисника за квалитетом напајања.
Дефиниција напона импедансе
Трансформерс, верујем да су многи моји пријатељи упознати са њима. На натписној плочици трансформатора постоји параметар који се зове „напон импедансе“, који је обично проценат између 5-10. Ваљда су сви то видели. Трансформатор испод се такође назива "импеданса кратког споја". Тренутни стандардни назив је такође импеданса кратког споја, али ја то ипак радије зовем напон импеданције.
Напон импедансе је параметар трансформатора изражен у процентима. Кратко спаја секундарни намотај трансформатора, узрокујући да се напон примарног намотаја полако повећава. Када струја кратког споја секундарног намотаја достигне називну струју, напон који се примењује на примарни намотај (напон кратког споја) додељује називни напон. Изражено као формула:
Ук%=напон кратког споја/називни напон*100%.
Ово је поједностављено еквивалентно коло трансформатора. Рс је отпор унутар трансформатора, Ксс је реактанца унутар трансформатора, а Зс се користи на слици да представља импедансу целог трансформатора. З\\\\'Л је еквивалентна импеданса трансформисана са импедансе на страни оптерећења у примарну страну.
Према значењу напона импедансе, кратко спојите секундарни намотај, то јест, З\\\\'Л је једнако 0, а затим полако притискајте примарни намотај док струја на секундарној страни не буде једнака на напон када је називна струја на секундарној страни трансформатора. вредност је вредност напона кратког споја која нам је потребна. Тада је лако знати вредност напона импедансе према претходном прорачуну.
